变频电机与普通电机区别在哪?矢量变频器使用时该如何选型呢?默克韦尔小编借这个机会给大家详细解答一下:

一、变频电机与普通电机区别:

变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。我们现在使用的变频器主要采用交—直—交方式(VVVF变频或矢量控制变频),先把工频交流电源通过整流器转换成直流电源,然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。整流部分为三相桥式不可控整流器,逆变部分为IGBT三相桥式逆变器,且输出为PWM波形,中间直流环节为滤波、直流储能和缓冲无功功率。

变频器选型:

变频器选型时要确定以下几点:

1) 采用变频的目的;恒压控制或恒流控制等。

2) 变频器的负载类型;如叶片泵或容积泵等,特别注意负载的性能曲线,性能曲线决定了应用时的方式方法。

3) 变频器与负载的匹配问题;

电压匹配;变频器的额定电压与负载的额定电压相符。

电流匹配;普通的离心泵,变频器的额定电流与电机的额定电流相符。对于特殊的负载如深水泵等则需要参考电机性能参数,以较大电流确定变频器电流和过载能力。

矢量变频器该如何选型呢?

转矩匹配;这种情况在恒转矩负载或有减速装置时有可能发生。

4) 在使用变频器驱动高速电机时,由于高速电机的电抗小,高次谐波增加导致输出电流值增大。因此用于高速电机的变频器的选型,其容量要稍大于普通电机的选型。

5) 变频器如果要长电缆运行时,此时要采取措施抑制长电缆对地耦合电容的影响,避免变频器出力不足,所以在这样情况下,变频器容量要放大一档或者在变频器的输出端安装输出电抗器。

6) 对于一些特殊的应用场合,如高温,高海拔,此时会引起变频器的降容,变频器容量要放大一挡。

二、变频电机如何选型?

变频调速电机一般均选择4级电机,基频工作点设计在50Hz,频率0-50Hz(转速0-1480r/min)范围内电机作恒转矩运行,频率50-100Hz(转速1480-2800r/min)范围内电机作恒功率运行,整个调速范围为(0-2800r/min),基本满足一般驱动设备的要求,其工作特性与直流调速电机相同,调速平滑稳定。如果在恒转矩调速范围内要提高输出转矩,也可以选择6级或8级电机,但电机的体积相对要大一点。

由于变频调速电机的电磁设计运用了灵活的CAD 设计软件,电机的基频设计点可以随时进行调整,我们可以在计算机上精确的模拟电机在各基频点上的工作特性,由此也就扩大了电机的恒转矩调速范围,根据电机的实际使用工况,我们可以在同一个机座号内把电机的功率做的更大,也可以在使用同一台变频器的基础上将电机的输出转矩提的更高,以满足在各种工况条件下将电机的设计制造在较佳状态。变频调速电机可以另外选配附加的转速编码器,可实现高精度转速、位置控制、快速动态特性响应的优点。也可配以电机专用的直流(或交流)制动器以实现电机快速、有效、稳定、可靠的制动性能。

变频调速电机的基频可调性设计,我们也可以制造出各种高速电机,在高速运行时保持恒转矩的特性,在一定程度上替代了原来的中频电机,而且价格低廉。变频调速电机为三相交流同步或异步电动机,根据变频器的输出电源有三相380V或三相220V,所以电机电源也有三相380V或三相220V的不同区别,一般4KW以下的变频器才有三相220V可,由于变频电机是以电机的基频点(或拐点)来划分不同的恒功率调速区和恒转矩调速区的,所以变频器基频点和的设置都非常重要。

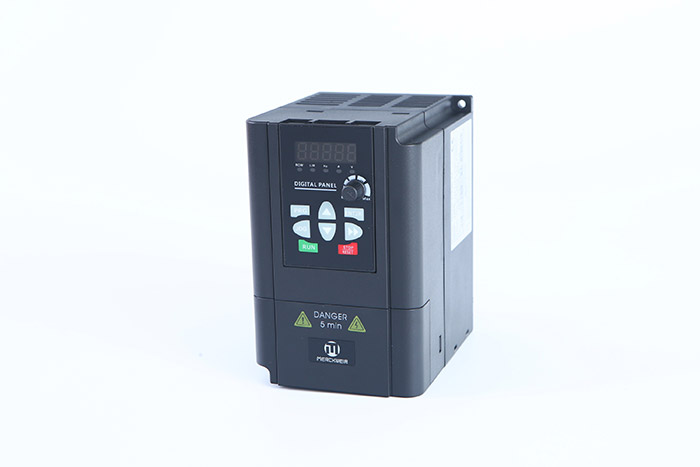

默克韦尔研发制造的MK系列矢量变频器,以高性价比赢得市场的肯定,多年来广受用户好评。默克韦尔拥有硬件工程师,软件工程师,结构工程师,PCB设计工程师,工艺设计工程师等各领域人才组建的自主研发团队,拥有5年以上从事华为和艾默生技术派系的变频器设计经验,能对变频器的硬件、软硬件不断升级,保障性能不断地被优化提高,实力确保变频器产品的持续稳定。
