默克韦尔行业专用变频器解决方案定制
  • 110V电主轴专用变频器
  • 110V1.5/2.2/3.0KW雕刻机变频器
  • 110V雕刻机电主轴专用变频器
  • 110V电主轴专用变频器
  • 110V雕刻机专用变频器

110V雕刻机专用变频器

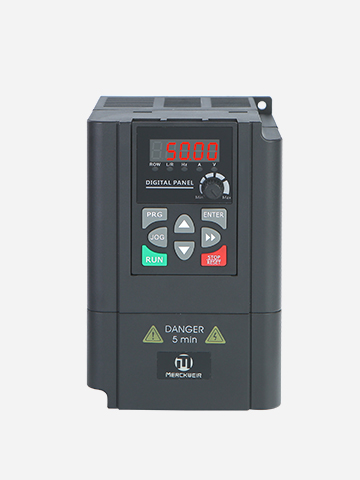

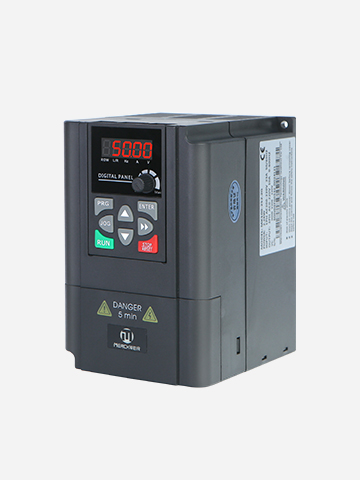

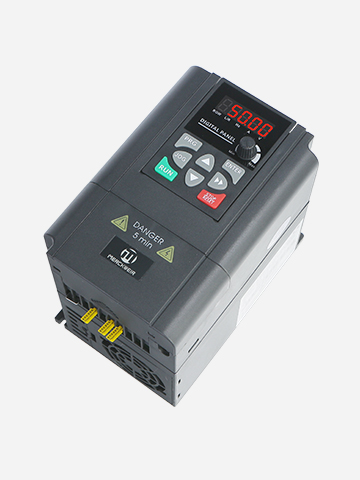

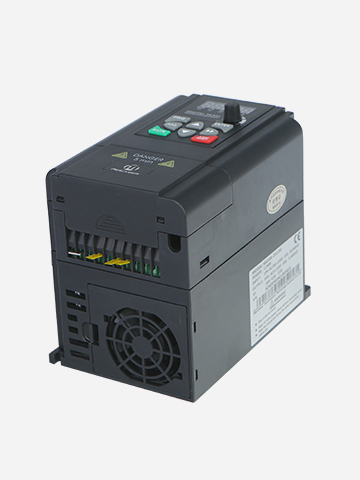

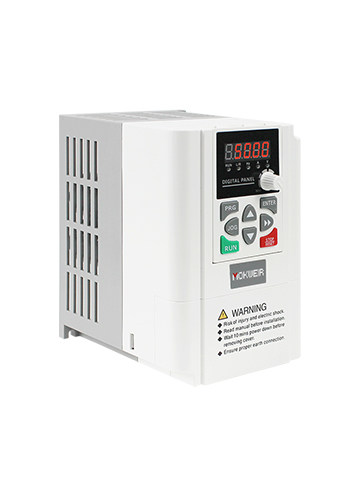

MK600系列 雕刻机专用变频器
· 经济型,专用型,功率容量重载配置
· 独立风道设计,操作间盘可外引,电气端口无外露
· TI公司28系列DSP构架,优化补偿VVF算法
· 雕刻机专用功能定义参数和端口,直接对接维宏卡,即插即用
· 软件+硬件限流,消除尖峰电流,保护主轴和变频器
· C3,C2级EMC选配,单独接地端,缓解漏电保护与系统抗干扰的对立问题
· 单项110V,50-2000HZ,1.5-3.0KW
全国热线

0512-67865782

变频器及键盘尺寸示意图/ PRODUCT DIMENSIONS

默克韦尔矢量变频器示意图

键盘尺寸示意图

产品选型/ Product selection

驱动器型号 额定容量 额定输入电流 额定输出电流 适配电机 额定频率 外形尺寸 安装尺寸 键盘安装 制动单元
(KVA) (A) (A) (KW) (HZ) H*W*D(mm) H1*W1(mm) 高*宽(mm)
过载:G型150% 1分钟 180% 2秒
单相电源:110V,50/60HZ
MK600-2S0.4G 1.0  5.1 2.5 0.4 0-2000 150*100*125 142*88,Φ4.5 76.5*50.2 可选内置
MK600-2S0.75G 1.5 8.2 4.5 0.75
MK600-2S1.5G 3.0  14 7.5 1.5
MK600-2S2.2G 4.0  23 10 2.2
MK600-2S3.0G 5.3  26.2 14 3.0
默克韦尔变频器 型号定义规则图解

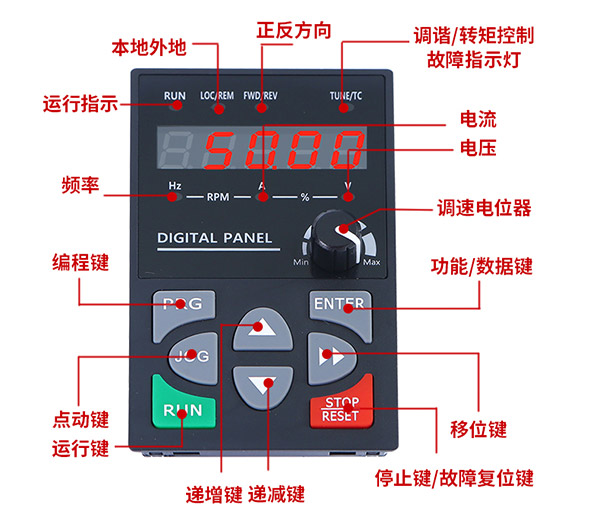

操作键盘指示/变频器框图/ Operating keyboard map

操作键盘 变频器框图

主轴变频器常用参数调试说明
Debugging Explanation of Special Spindle Parameters
功能码  名称 设定范围  出厂值 备注
Function code   Name Set scope Factory value Remarks
P0-02 行命令选择 Run command selection
0:面板运行命令  0: Panel Running Command 1:端子运行命令  1: Terminal Running Command 0 面板运行 按RUN键即可。  端子运行或外接板卡,需要设置为1。(X1,COM)  Press RUN key to run the panel. Terminal operation or external card, need to be set to 1.  (X1,COM)
P0-03 频率源选择Frequency Source Selection 1:数字设定 P0-08  1: Digital Settings P 0-08 2:AI1  4:键盘电位器  4: Keyboard potentiometer  6:多段速  6:Multistage Speed 4 板卡0-10V模拟量输入设置为2 (AI1,GND).  板卡接多段速设置为6.(X2,X3,X4,COM)  The analog input of board 0-10V is set to 2 (AI1, GND).  The multi-segment speed of board connection is set to 6.(X2,X3,X4,COM)
PC-01>>PC-07 段速1>>段速7
Duan Speed 1 > Duan Speed 7
0-100% 对应 0HZ- P0-12  0-100% corresponds to  0HZ- P0-12 需要调整主轴转速时,按百分比的方式对应调整这7个参数。  When the spindle speed needs to be adjusted, the seven parameters should be adjusted according to the percentage.
PP-01 参数初始化Parameter initialization 0:无操作  0: no operation  3:恢复出厂设置  3: Restore factory settings 如参数调乱或不确定时,请把此参数设置成3,重新调整参数。  If the parameters are confused or uncertain, please set this parameter to 3 and readjust the parameters.
默克韦尔变频器 精益品质保障/ Quality assurance

A工业级设计

工业电气标准设计
华为和艾默生技术流派的
设计开发经验体系
C品牌原材
电气原材料供应商均为
品牌代理或者品牌商直供
正品货源保障
B性价比高
源头生产厂家
标准和工艺自控
质量与价格双保障
D性能保障
严格按没计蓝图配置原材
与供应商签署产品确认书
保证样品与供货品质一致
